双密封防爆格兰头选型规格铠装格兰头安装步骤

发布时间：2019-02-26 14:04:27 发布人：admin 浏览量：

双密封防爆格兰头选型规格铠装格兰头安装步骤图

1、压紧螺帽2、护口3、密封件4、连接件
5、铠装压紧环1 6、铠装压紧环2 7、密封件

用于定位的标记环

左图A方向安装适合铜丝、铁丝编织铠装层

左图B方向安装适合钢丝铝丝钢带铠装

如上图所示，剥离电缆，露出铠装编织层，去除电缆填充物“A"=15mm (规格M16-M32)“A"=20mm (规格M40-M60)“A"=25mm (规格M60- )

将电缆套进铠装环中,在铠装环上，将铠装编织层展开，使铠装编织层的顶端停留在铠装锥体顶部，固定好铠装压紧环

将接头体与压紧螺帽连接，并连接压紧。

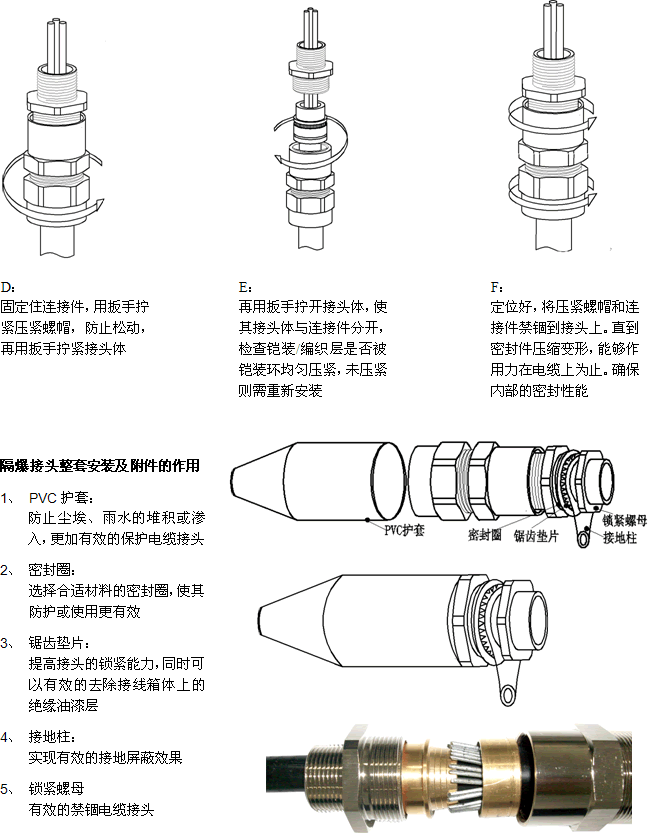

固定住连接件,用扳手拧紧压紧螺帽，防止松动，再用扳手拧紧接头体

再用扳手拧开接头体，使其接头体与连接件分开，检查铠装编织层是否被铠装环均匀压紧，未压紧则需重新安装

定位好，将压紧螺帽和连接件禁锢到接头上。直到密封件压缩变形，能够作用力在电缆上为止。确保内部的密封性能

双密封防爆格兰头整套安装及附件的作用
1、PVC 护套:
防止尘埃、雨水的堆积或渗入，更加有效的保护电缆接头

2、密封圈:
选择合适材料的密封圈，使其防护或使用更有效

3、锯齿垫片:
提高接头的锁紧能力，同时可以有效的去除接线箱体上的绝缘油漆层

4、接地柱:
实现有效的接地屏蔽效果

5、锁紧螺母
有效的禁锢双密封防爆格兰头
