安装顺序:

1、把格兰头主体和螺母先紧固在电气接口上，同时将电缆穿进锁紧螺帽;

2、把电缆穿进格兰头体内并旋上锁紧螺帽;

3、建议使用金属扳手来紧固螺帽，不建议手旋(仅使用手旋紧，可能无法达到IP68所需要的扭矩)。

安装扭矩:

1、达到指定防护等级时需要达到的扭矩大小，即达

到指定扭矩大小时可认为达到了相应的防护等级。2、适合于HSK, HSK-L, HSK-EX, HSK-EX-L,

HSM，HSM-L, HSM-EX, HSM-EX-L系列的格兰头。

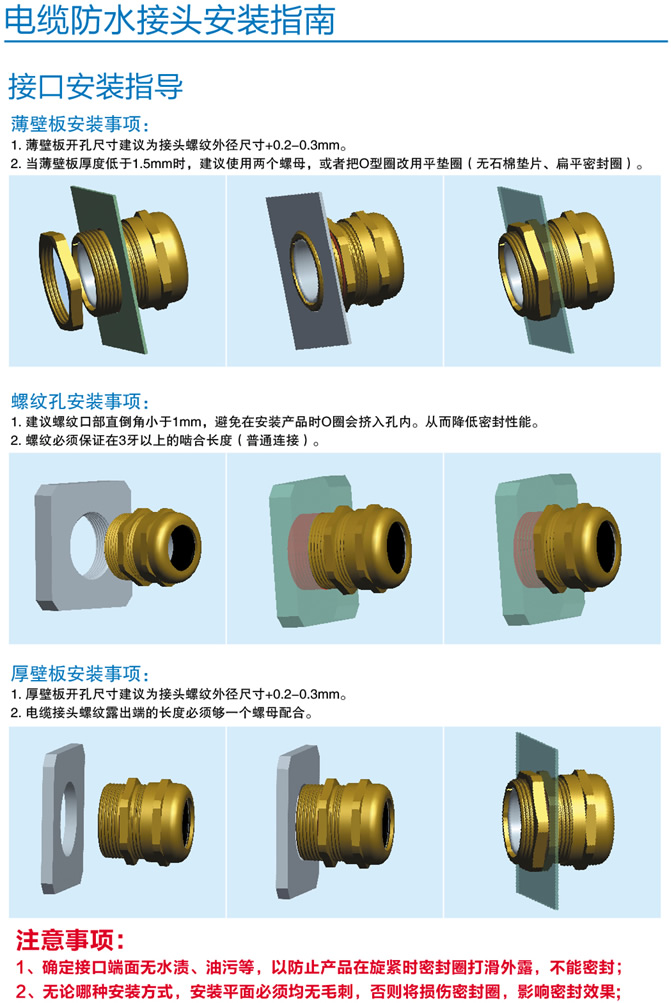

接口安装指导
薄壁板安装事项:
1.薄壁板开孔尺寸建议为接头螺纹外径尺寸+0.2-0.3mm。
2.当薄壁板厚度低于1.5mm时，建议使用两个螺母，或者把O型圈改用平垫图(无石棉垫片、扁平密封圈)。

螺纹孔安装事项:
1.建议螺纹口部直倒角小于1mm,避免在安装产品时O图会挤入孔内。从而降低密封性能。2.螺纹必须保证在3牙以上的啮合长度(普通连接)。

厚壁板安装事项:

1.厚壁板开孔尺寸建议为接头螺纹外径尺寸+0.2-0.3mm。2.电缆接头螺纹露出端的长度必须够一个螺母配合。

注意事项:

1、确定接口端面无水渍、油污等，以防止产品在旋紧时密封圈打滑外露，不能密封;2、无论哪种安装方式，安装平面必须均无毛刺，否则将损伤密封圈，影响密封效果;
