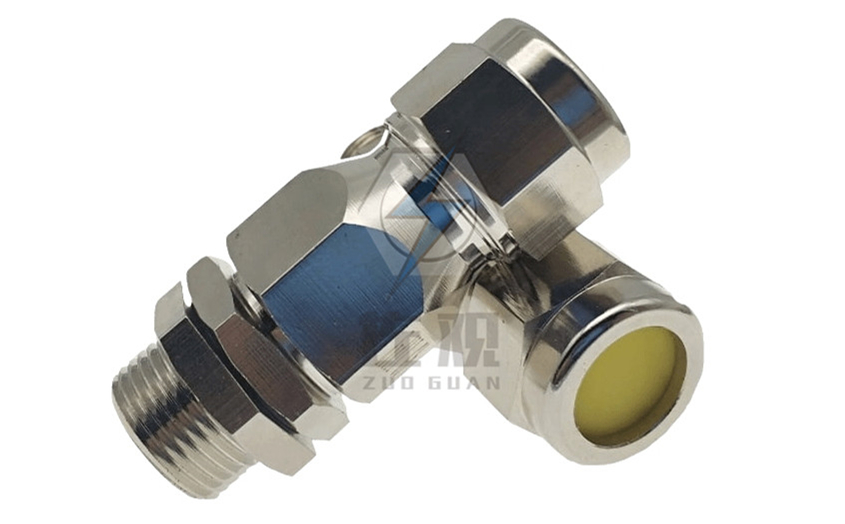

防爆填料函 电缆防爆填料函 黄铜铠装防爆填料函,铠装防爆填料函安装方法和注意事项
一. 根据配电箱接线所需,剥去适当长度的电缆外护套,露出金属铠 装。
二. 留取适当长度的铠装切除多余部分,对电缆进行处理。
三. 将处理好的电缆依次穿过零件6和5,其中零件6中配有密封圈 套在电缆的护套上,
参见如下防爆填料函结构图。 1. 底座 2. 填料衬套 3. 锥体 4. 紧圈 5. 填料函体 6. 螺母

四. 金属铠装部分穿过4翻出,以做电缆的接地处理。然后,将电缆 芯线依次穿过3和2。
五. 将配套的SG-100二种填料原料混合调成所需的填料,然后将填 料加到电缆芯线的间隙中及芯线周围,使其尺寸接近于零件2的内径,同时零件3的空腔中也加入适量填料。
六. 将零件3的锥件插入到铠装内,并将零件2套到零件3上。
七. 将零件1拧在配电箱的入口孔上。将穿过零件2~6的电缆插入零 件1中,然后将零件5拧在零件1上。这样使零件4压紧在金属铠装和零件3的锥体上,零件2与零件3之间套牢。
八. 把零件6拧紧在零件5上,使零件6中的密封圈紧固在电缆外护套上。
九. 防爆填料函安装完毕后应保证填料套内充满填料,无气泡等现象,以 免影响其性能。
注意: 1.穿线操作时应注意,不要损伤电缆的护套。 2.填料前应将电缆擦净,填料后零件上多余填料擦净。
|
