| 产品名称：不锈钢防爆格兰头 |
上海佐观电气有限公司不锈钢防爆格兰头（cable gland）设计新颖，结构简单，安装方便，无需维护。产品广泛应用于电子、机械工程、电气成套、石油化工、中央空调等各行各业，国内销售已遍布大江南北，因产品其精湛的工艺和优异的品质，深受广大国内外客户的信赖。产品通过各项认证：UL、CE、ROSH、IP68-10P等。
不锈钢防爆格兰头名称比较多，可以称为防爆填料函，金属电缆固定头，电缆压盖，金属电缆防水接头，电缆锁紧接头，cable gland等，
电缆引入装置，其实一般指的是电缆（电线）引入密封接头，英文名字为Cable Gland，国内工程上习惯叫戈兰（格兰）。形状是一个管状的，里面有机械结构和一个弹性密封圈。这个接头一般安装的防爆电器的壳体上，电缆通过该接头从外界进入壳体。戈兰内的密封圈会紧紧的包住电缆的外护套，防止水进入壳体，同时也能满足壳体内部爆炸时产生的高温气体经过密封面的减温减压之后再排出到外界，防止引起外界环境的爆炸。

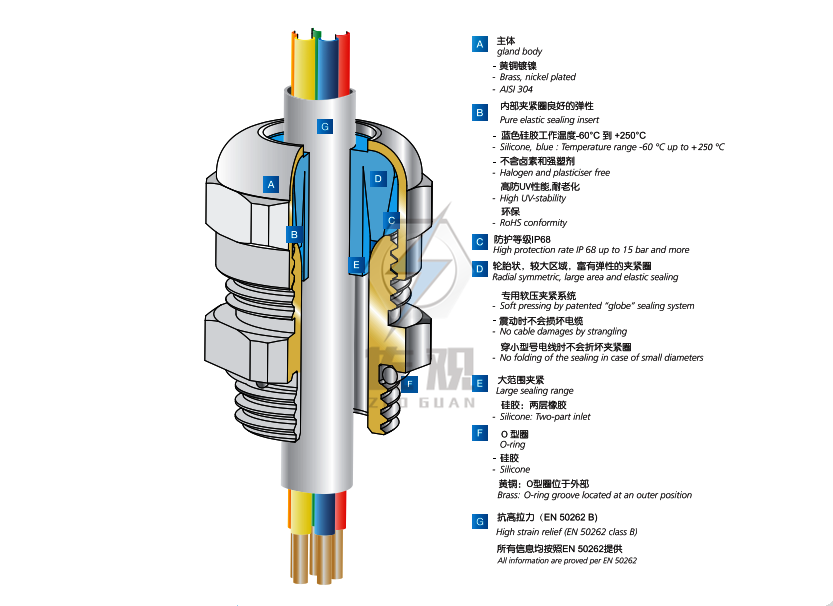

1:独特的后部密封系统
2:独特的设计组合
3: 电缆零伤害
4: 可逆的锁紧线夹
5: 创造性的隔离系统
不锈钢防爆格兰头选型参数表
|
螺纹规格 |
佐观厂家编号 |
适用电缆
外径范围 |
螺纹外径C1
(开孔尺寸) |
螺纹长度
C2 |
最大对角 |
扳手尺寸 |
|
M6*1.0 |
HSMS.D-FT03-M6-SS |
2-3 |
6 |
6 |
11.4 |
10/10 |
|
M8*1.0 |
HSMS.D-FT04-M8-SS |
2-4 |
8 |
6 |
13.6 |
12/12 |
|
M10*1.0 |
HSMS.D-FT6.5-M10-SS |
3-6.5 |
10 |
6 |
15.9 |
14/14 |
|
M12*1.5 |
HSMS.D-FT08-M12-SS |
4-8 |
12 |
8 |
19.6 |
17/18 |
|
M14*1.5 |
HSMS.D-FT08-M14-SS |
4-8 |
14 |
8 |
19.6 |
17/18 |
|
M16*1.5 |
HSMS.D-FT10-M16-SS |
5-10 |
16 |
9 |
24.3 |
20/22 |
|
M18*1.5 |
HSMS.D-FT10-M18-SS |
5-10 |
18 |
9 |
24.3 |
20/22 |
|
M20*1.5A |
HSMS.D-FT10-M20-SS |
5-10 |
20 |
10 |
26.3 |
22/24 |
|
M20*1.5B |
HSMS.D-FT12-M20-SS |
6-12 |
20 |
10 |
26.3 |
22/24 |
|
M20*1.5C |
HSMS.D-FT14-M20-SS |
10-14 |
20 |
10 |
26.3 |
24/26 |
|
M22*1.5 |
HSMS.D-FT14-M22-SS |
10-14 |
22 |
10 |
28.9 |
24/26 |
|
M24*1.5 |
HSMS.D-FT14-M24-SS |
10-14 |
24 |
12 |
31.8 |
26/28 |
|
M25*1.5 |
HSMS.D-FT18-M25-SS |
13-18 |
25 |
12 |
35.4 |
30/32 |
|
M27*1.5(2.0) |
HSMS.D-FT18-M27-SS |
13-18 |
27 |
12 |
35.4 |
32/32 |
|
M30*1.5(2.0) |
HSMS.D-FT18-M30-SS |
13-18 |
30 |
12 |
37.6 |
32/34 |
|
M32*1.5A |
HSMS.D-FT23-M32-SS |
16-23 |
32 |
12 |
44.5 |
38/40 |
|
M32*1.5B |
HSMS.D-FT25-M32-SS |
17-25 |
32 |
12 |
44.5 |
38/40 |
|
M33*2.0 |
HSMS.D-FT25-M33-SS |
17-25 |
33 |
12 |
44.5 |
38/40 |
|
M36*1.5(2.0) |
HSMS.D-FT25-M36-SS |
17-25 |
36 |
14 |
44.5 |
40/40 |
|
M40*1.5 |
HSMS.D-FT32-M40-SS |
24-32 |
40 |
15 |
55.3 |
48/50 |
|
M42*1.5 |
HSMS.D-FT32-M42-SS |
24-32 |
42 |
15 |
55.3 |
48/50 |
|
M48*1.5(2.0)A |
HSMS.D-FT32-M48-SS |
24-32 |
48 |
15 |
55.3 |
50/52 |
|
M48*1.5(2.0)B |
HSMS.D-FT38-M48-SS |
31-38 |
48 |
15 |
55.3 |
50/52 |
|
M50*1.5 |
HSMS.D-FT38-M50-SS |
31-38 |
50 |
15 |
65.2 |
58/60 |
|
M56*2.0 |
HSMS.D-FT38-M56-SS |
31-38 |
56 |
15 |
65.2 |
60/60 |
|
M60*2.0 |
HSMS.D-FT44-M60-SS |
37-44 |
60 |
15 |
77.3 |
65/65 |
|
M63*1.5A |
HSMS.D-FT44-M63-SS |
37-44 |
63 |
15 |
77.3 |
65/70 |
|
M63*1.5B |
HSMS.D-FT54-M63-SS |
45-54 |
63 |
15 |
83 |
70/75 |
|
M68*1.5 |
HSMS.D-FT54-M68-SS |
45-54 |
68 |
15 |
83 |
75/75 |
|
M72*1.5A |
HSMS.D-FT54-M72-SS |
45-54 |
72 |
16 |
88 |
75/80 |
|
螺纹规格 |
佐观厂家编号 |
适用电缆
外径范围 |
螺纹外径C1
(开孔尺寸) |
螺纹长度
C2 |
最大对角 |
扳手尺寸 |
|
G1/8 |
HSMS.D-FT06-G1/8-SS |
3-6.5 |
10 |
6 |
15.9 |
14/14 |
|
G1/4 |
HSMS.D-FT08-G1/4-SS |
4-8 |
13.5 |
8 |
19.6 |
18/17 |
|
G3/8 |
HSMS.D-FT10-G3/8-SS |
5-10 |
17 |
9 |
24.3 |
20/22 |
|
G1/2A |
HSMS.D-FT12-G1/2-SS |
6-12 |
21.5 |
10 |
28.9 |
26/24 |
|
G1/2B |
HSMS.D-FT14-G1/2-SS |
10-14 |
21.5 |
10 |
28.9 |
26/26 |
|
G3/4 |
HSMS.D-FT18-G3/4-SS |
13-18 |
27 |
12 |
35.4 |
30/32 |
|
G1 |
HSMS.D-FT25-G1-SS |
17-25 |
33.5 |
14 |
44.5 |
38/40 |
|
G1-1/4 |
HSMS.D-FT32-G1-1/4-SS |
24-32 |
42.5 |
15 |
55.3 |
48/50 |
|
G1-1/2A |
HSMS.D-FT32-G1-1/2-SS |
24-32 |
48 |
15 |
57.5 |
50/52 |
|
G1-1/2B |
HSMS.D-FT38-G1-1/2-SS |
31-38 |
48 |
15 |
57.5 |
50/52 |
|
G2 |
HSMS.D-FT44-G2-SS |
37-44 |
60 |
16 |
83 |
70/65 |
|
G2-1/2A |
HSMS.D-FT54-G2-1/2-SS |
45-54 |
75 |
16 |
94.5 |
75/85 |
|
螺纹规格 |
佐观厂家编号 |
适用电缆
外径范围 |
螺纹外径C1
(开孔尺寸) |
螺纹长度
C2 |
最大对角 |
扳手尺寸 |
|
NPT1/8 |
HSMS.D-FT06-NPT1/8-SS |
3-6.5 |
10 |
6 |
15.9 |
14/14 |
|
NPT1/4 |
HSMS.D-FT08-NPT1/4-SS |
4-8 |
13.5 |
8 |
19.6 |
18/17 |
|
NPT3/8 |
HSMS.D-FT10-NPT3/8-SS |
5-10 |
17 |
9 |
24.3 |
20/22 |
|
NPT1/2A |
HSMS.D-FT12-NPT1/2-SS |
6-12 |
21.5 |
10 |
28.9 |
26/24 |
|
NPT1/2B |
HSMS.D-FT14-NPT1/2-SS |
10-14 |
21.5 |
10 |
28.9 |
26/26 |
|
NPT3/4 |
HSMS.D-FT18-NPT3/4-SS |
13-18 |
27 |
12 |
35.4 |
30/32 |
|
NPT1 |
HSMS.D-FT25-NPT1-SS |
17-25 |
33.5 |
14 |
44.5 |
38/40 |
|
NPT1-1/4 |
HSMS.D-FT32-NPT1-1/4-SS |
24-32 |
42.5 |
15 |
55.3 |
48/50 |
|
NPT1-1/2A |
HSMS.D-FT32-NPT1-1/2-SS |
24-32 |
48 |
15 |
57.5 |
50/52 |
|
NPT1-1/2B |
HSMS.D-FT38-NPT1-1/2-SS |
31-38 |
48 |
15 |
57.5 |
50/52 |
|
NPT2 |
HSMS.D-FT44-NPT2-SS |
37-44 |
60 |
16 |
83 |
70/65 |
|
NPT2-1/2A |
HSMS.D-FT54-NPT2-1/2-SS |
45-54 |
75 |
16 |
94.5 |
75/85 |
|
螺纹规格 |
佐观厂家编号 |
适用电缆
外径范围 |
螺纹外径C1
(开孔尺寸) |
螺纹长度
C2 |
最大对角 |
扳手尺寸 |
|
PG7 |
HSMS.D-FT08-PG7-SS |
4-8 |
12.5 |
8 |
19.6 |
17/18 |
|
PG9 |
HSMS.D-FT08-PG9-SS |
4-8 |
15.2 |
8 |
19.6 |
18/18 |
|
PG11 |
HSMS.D-FT10-PG11-SS |
5-10 |
18.6 |
9 |
24.3 |
22/22 |
|
PG13.5 |
HSMS.D-FT12-PG13.5-SS |
6-12 |
20.4 |
10 |
26.3 |
24/24 |
|
PG16 |
HSMS.D-FT14-PG16-SS |
10-14 |
22.5 |
10 |
28.9 |
26/26 |
|
PG19 |
HSMS.D-FT14-PG19-SS |
10-14 |
23.9 |
10 |
31.8 |
28/26 |
|
PG21 |
HSMS.D-FT18-PG21-SS |
13-18 |
28.3 |
12 |
35.4 |
32/32 |
|
PG25 |
HSMS.D-FT18-PG25-SS |
13-18 |
29.8 |
12 |
35.4 |
32/32 |
|
PG29 |
HSMS.D-FT25-PG29-SS |
17-25 |
37 |
13 |
46.6 |
42/40 |
|
PG36 |
HSMS.D-FT32-PG36-SS |
24-32 |
47 |
14 |
57.5 |
52/50 |
|
PG42 |
HSMS.D-FT38-PG42-SS |
31-38 |
54 |
14 |
65.2 |
60/60 |
|
PG48 |
HSMS.D-FT44-PG48-SS |
37-44 |
59.3 |
15 |
83 |
70/65 |
|
PG63 |
HSMS.D-FT54-PG63-SS |
45-54 |
72 |
16 |
89 |
